MENGENAL & MENGUKUR KOMPONEN ELEKTRONIKA MOSFET

6. MOSFET

FET bentuk fisiknya seperti transistor. Fungsinya adalah untuk menaikkan tegangan atau menurunkan tegangan.
FET memiliki tiga kaki juga yaitu :

• GATE (G) adalah kaki input
• DRAIN (D) adalah kaki output
• SOURCE (S) adalah kaki sumber

Fungsinya biasanya digunakan pada rangkaian power supply jenis switching untuk menghasilkan tegangan tinggi untuk menggerakkan trafo.



Kakinya biasanya sudah pasti yaitu bila kita hadapkan FET ke arah kita maka urutan kakinya dari kiri ke kanan adalah GATE, DRAIN, SOURCE.

• Contoh FET penaik tegangan : K 793, K 1117, K 1214, IRF 630, IRF 730, IRF 620, dll.
• Contoh FET penurun tegangan : IRF 9610, IRF 9630, dll (biasanya 4 angka u/ IRF)



• FET PENAIK TEGANGAN

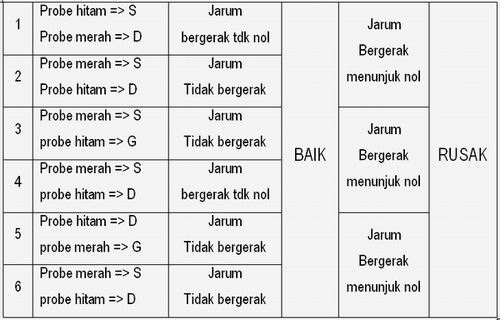

Cara mengukur :

Batas ukur Ohmmeter X10 / X1K





• FET PENURUN TEGANGAN
Cara mengukur :
Batas ukur Ohmmeter X10 / X1K




sumber  : http://ekohasan.blogspot.com/2010/03/mengenal-mengukur-komponen-elektronika_24.html
